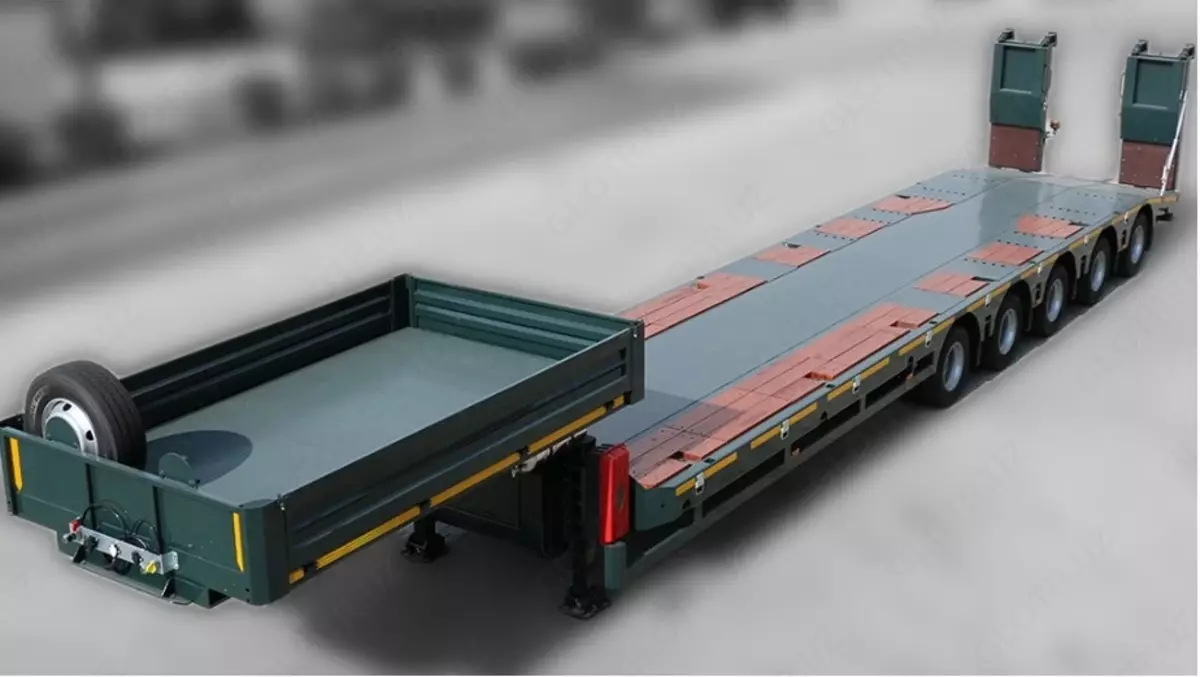

Общие характеристики

– 4-осный полуприцеп тяжеловоз низкорамный предназначен для эксплуатации с 3-осным седельным тягачом марки TGS 26.xxx 6x4 BLS высотой седельно-сцепного устройства 1243 ? 1275 мм.

– Назначение: перевозка различных строительной техники – экскаваторы, бульдозеры, комбайны,

асфальтоукладчики и перевозка различных грузов – контейнеры, спецоборудование, т.д.

– Максимальная скорость с грузом:

– по дорогам с твердым покрытием 60 км/ч;

– по грунтовым дорогам 40 км/ч.

– Рама: усиленный вариант, сварная стальная конструкция из продольных и поперечных балок,

изготовленных из конструкционной стали с повышенной прочностью. Шкворень 2 Дюма или 3,5 Дюма.

– Пол из рифленых стальных листов с деревянными накладками.

– Трапы шириной 704 мм, механический привод подъема-опускания, уширителы платформы 250 мм.

– 2 опускающихся опоры в задней части шасси для поддержки платформы при загрузке/разгрузке.

– 2х 7 шт. проушины на внешней раме для крепления груза.

– 1- и 2-оси стационарные; 3- и 4-оси поворотные.

– Оборудование: инструментальный ящик, боковые защитные устройства и запасное колесо.

– Не допускается превышение полной массы автопоезда свыше 65 т.

– Производитель полуприцепа MAKINSAN

Весовые параметры

– Грузоподъемность 45 000 кг

– Снаряженная масса полуприцепа 12 500 кг

– Допустимая полная масса полуприцепа 57 500 кг

– Нагрузка на седельно-сцепное устройство 17 500 кг

– Нагрузка на оси полуприцепа 40 000 кг

Размеры полуприцепа

L Габаритная длина 15 475 мм

D Габаритная ширина / с ущирителем 2 550 мм / 3 050 мм

E/Z Габаритная высота спереди / сзади 2 350 мм / 3 705 мм

K Высота опорной плиты шкворня 1 295 мм

A Длина верхней площадки 3 475 мм

B Длина нижней площадки 10 800 мм

- Высота бортов 400 мм

H Погрузочная высота платформы 960 мм

M Расстояние от шкворня до первой оси 7 580 мм

N Межосевое расстояние колес 1 360 мм

C Задний свес полуприцепа 1 940 мм

F Передний свес полуприцепа 1 300 мм

R Внутренний радиус передней части 2 360 мм

Шасси

– Оси Оси Makinsan, техническая нагрузка на ось 11 000 кг

– Подвеска осей пневматическая, подъёмная 4-ось

– Тормозная система пневматическая двухконтурная, EBS 4S/3M с RSS, ABS, барабанные тормозные механизмы

– Электрическое оборудование напряжение бортовой сети 24 В, 2х7-полюсные штепсельные разъема подключения

– Шины 235/75R17,5 – 16+1 штук

Покраска

– Цвет шасси и платформы матовый зеленый RAL 6017

– Цвет колеса серебристый алюминиевый RAL 9006
